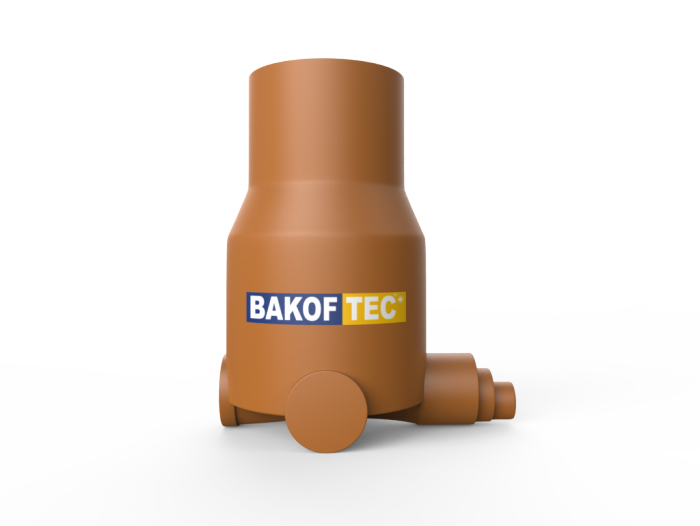

Poço de Visita (PV)



Sobre o Produto



O Poço de Visita (PV) é fabricado em P.E. (polietileno), através do processo de Rotomoldagem. É um produto totalmente estanque para altos níveis do lençol freático, através da instalação com anéis bilabiais evitando também infiltrações para que seja somente tratado o esgoto e não água pluvial.  O PV Bakof Tec tem facilidade de ancoragem, resistência ao colapso, elevada resistência química e mecânica em comparação ao concreto, além de uma excelente resistência à temperatura possuindo os seguintes elementos:

·  Caixas com ø 800 mm e 1.000 mm com ligações em ø 100 a 250 mm

·  Bases com 5 entradas e 1 saída

·  Aumentos de altura com diversos comprimentos

·  Cone de saída excêntrico, facilitando o escoamento total




Laudo Técnico

ATESTADO PI PV.pdf

Atestado de fornecimento Campo Verde.pdf PI.pdf

Simulação de PV.pdf

Atestado de capacidade técnica - SAMAE CAXIAS.pdf



Memorial Técnico

Manual de instalação.pdf

PV 1000 x 1500.PDF

PV 1000 x 2000.PDF

PV 1000 x 2500.PDF

PV 1000 x 3000.PDF

PV 1000 x 3500.PDF

PV 1000 x 4000.PDF

PV800mm x 1500.PDF

PV800mm x 2000.PDF

PV800mm x 2500.PDF

PV800mm x 3000.PDF



Funcionamento



Esta especificação fixa as condições mínimas exigíveis para aquisição e recebimento de Poços de Visita (PV) de diâmetro interno de 800 e 1.000 mm instalados ate 4,00 m de profundidade e poços de inspeção (PI) de diâmetro interno de 600 mm e instalado ate 1,60 m de profundidade, fabricado em polietileno (PE) para uso em redes coletoras de esgoto enterradas, não pressurizadas. Os poços de visita e de inspeção em polietileno fabricados de acordo com essa especificação são dimensionados para serem empregados com tubos de PVC conforme NBR 7362.

Características

·  Coletores de rede de  esgoto domésticos e descargas industriais

·  Capacidade de escoamento

·  Sistema totalmente estanque

·  Profundidade de instalação de acordo com necessidades

·  Baixo peso

·  Facilidade de manuseamento, transporte e instalação

·  Redução do custo de instalação


Tabela de Medidas

Modelos (mm)Diâmetro A (m)Diâmetro B (m) Altura (m)
PV 800 x 15000,64 0,801,50
PV 800 x 20000,640,802,00
PV 800 x 25000,64 0,802,50
 PV 800 X 30000,64  0,803,00
    PV 1000 X 1500 0,64  1,001,50
   PV 1000 X 20000,64   1,00 2,00
   PV 1000 X 25000,64   1,00 2,50
  PV 1000 X 30000,64  1,003,00
  PV 1000 X 35000,64  1,003,50
  PV 1000 X 40000,64   1,00 4,00

*Outros tamanhos sob encomenda.
